Fallstudie
Tragfähigkeitsnachweis für Photovoltaik am Bauhof Elze
Statische Prüfung · 450 m²
- Auftraggeber
- Stadt Elze
- Objekt
- Kommunaler Bauhof / Bestandsgebäude
- Beauftragung
- Tragwerksplanung LPH 1-5; ergänzende Ausführungsbegleitung als besondere Leistung
- Schwerpunkt
- Statische Prüfung
- Art
- Öffentliche Einrichtung
01
Kennzahlen
- Nettogrundfläche
- 450 m²
02
Ausgangslage

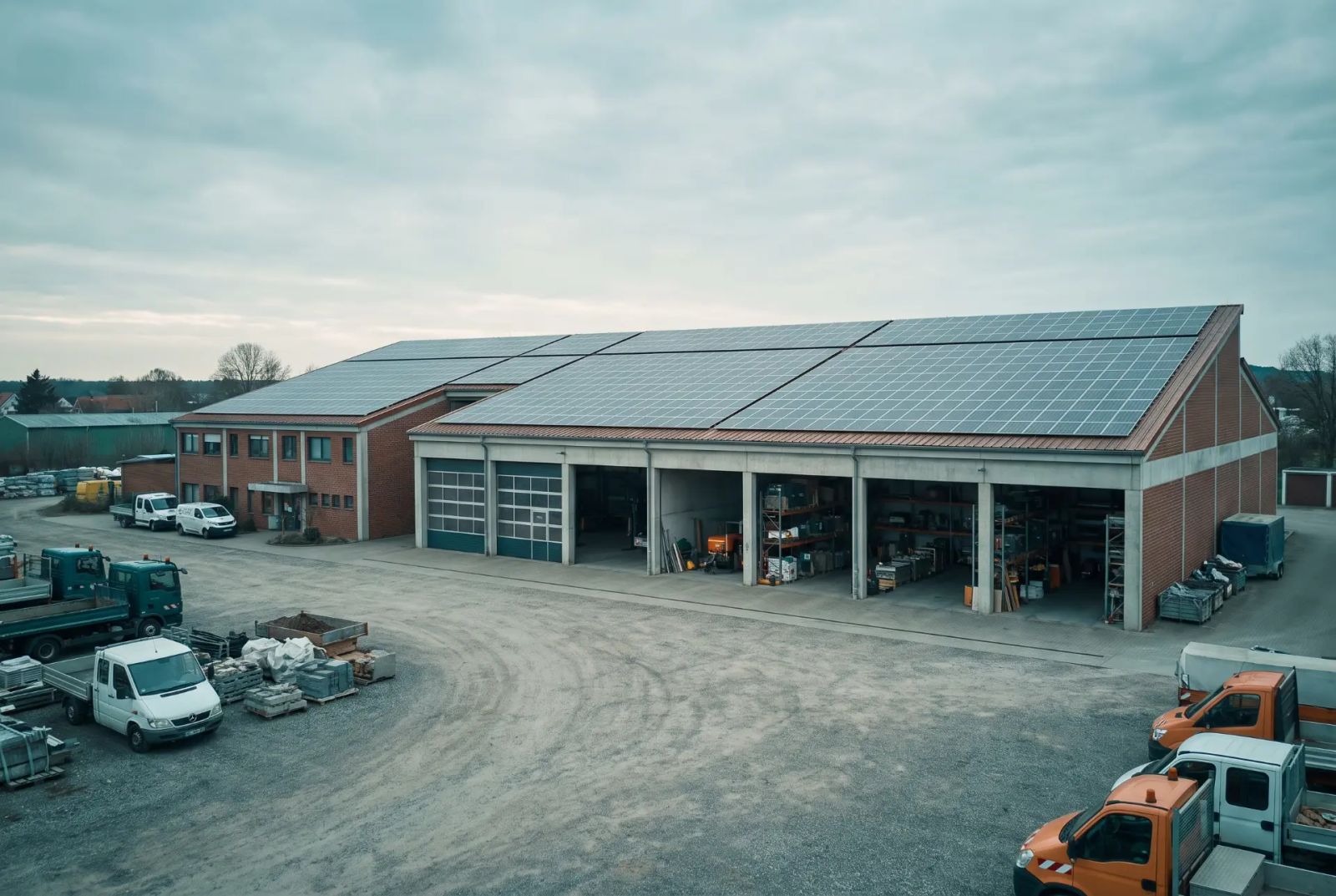

Vor der Installation einer Photovoltaikanlage auf dem Bauhof Elze prüften wir das bestehende Dachtragwerk. Bestandsaufnahme und prüffähige statische Berechnung berücksichtigten Eigengewicht, Wind-, Schnee- und Montageeinwirkungen und schufen die Grundlage für die weitere Umsetzung.
03
Aufgabe
Wir wurden mit der statischen Prüfung und der Erstellung der Tragfähigkeitsnachweise beauftragt. Ziel war es, die Standsicherheit des bestehenden Tragwerks zu bewerten und die Voraussetzungen für eine sichere und regelkonforme Montage der PV-Anlage zu schaffen.
04
Maßnahme
Bestandsaufnahme des Tragwerks, prüffähige statische Nachweisführung unter Berücksichtigung der zusätzlichen Lasten sowie Bewertung und Handlungsempfehlungen — die Einzelschritte stehen unten.
05
Bestandsaufnahme des Tragwerks
Sichtung der vorhandenen Planunterlagen und statischen Berechnungen. Vor-Ort-Begehung zur Überprüfung des tatsächlichen baulichen Zustands, der Dachkonstruktion und relevanter Lastabtragspunkte.
06
Statische Nachweisführung
Durchführung der prüffähigen statischen Berechnungen für das Dachtragwerk unter Berücksichtigung der zusätzlichen Lasten aus der geplanten PV-Anlage — Eigengewicht, Wind-, Schnee- und Montagekräfte. Bewertung der Reserven in der Tragstruktur sowie der Anschlussdetails.
07
Bewertung und Handlungsempfehlungen
Darstellung möglicher baulicher Anpassungen beziehungsweise Verstärkungsmaßnahmen, sofern erforderlich, zur Gewährleistung der Standsicherheit. Erstellung eines statischen Abschlussberichts zur Vorlage bei den zuständigen Behörden beziehungsweise beim PV-Anlagenanbieter.
08
Ergebnis
Die Prüfung dokumentierte die vorhandene Tragfähigkeit und die technischen Voraussetzungen für die geplante Anlage. Auf dieser Grundlage konnten Auftraggeber und Anlagenplaner die nächsten Schritte festlegen.
"Sonne aufs Dach, Statik im Griff – so klappt Energiewende auch beim Bauhof." — Yannick Eichmann, Guido Grunden
09
Unser beauftragter Leistungsumfang
Erfassung und Bewertung der vorhandenen Tragstruktur sowie der geplanten baulichen Eingriffe.
Statisch-konstruktive Beratung und Entwicklung eines tragfähigen Planungskonzepts.
Bemessung erforderlicher tragender Bauteile und Nachweis der Lastabtragung.
Abstimmung von Auflagern, Durchbrüchen, Anschlüssen und konstruktiven Details.
Koordination mit Architektur, TGA und ausführenden Unternehmen.
Ausführungsbegleitende Beratung bei konstruktiven Rückfragen und Abweichungen.
10
Mehrwert für den Auftraggeber
Der Auftraggeber erhält prüffähige und zugleich baubare Lösungen. Eindeutige Details reduzieren Stillstände, improvisierte Baustellenentscheidungen und das Risiko späterer Nachträge.
11
Leistungsphasen
Einordnung des Auftrags: Die Tragwerksplanung umfasst die LPH 1-5. Ausführungsbegleitende Beratung wird als besondere Leistung ergänzt.
- 1
- Grundlagenermittlung · Klärung der statischen Aufgabenstellung, Sichtung der Bestandsunterlagen und Festlegung der Nachweisziele.
- 2
- Vorplanung · Tragwerkskonzept, Bewertung der Bestandskonstruktion und Varianten für Eingriffe oder Verstärkungen.
- 3
- Entwurfsplanung · Statische Berechnungen, Bemessung der wesentlichen Bauteile und konstruktive Durcharbeitung.
- 4
- Genehmigungsplanung · Zusammenstellung der prüffähigen statischen Unterlagen, soweit für das Vorhaben erforderlich.
- 5
- Ausführungsplanung · Konstruktive Details, Bauteilabmessungen, Auflager- und Anschlussausbildungen sowie Ausführungshinweise.
- Bes.
- Ausführungsbegleitung · Klärung statisch-konstruktiver Detailfragen und fachliche Beratung bei Abweichungen in der Umsetzung.
